電験三種　H29年　理論　問1　問題と解説

問１

問１

電界の状態を仮想的な線で表したものを電気力線という。この電気力線に関する記述として、誤っているものを次の（１）～（５）のうちから一つ選べ。

（１）同じ向きの電気力線は反発し合う。
（２）電気力線は負の電荷から出て、正の電荷へ入る。
（３）電気力線は途中で分岐したり、他の電気力線と交差したりしない。
（４）任意の点における電気力線の密度は、その点の電界の強さを表す。
（５）任意の点における電界の向きは、電気力線の接線の向きと一致する。

＜解答例＞

問１

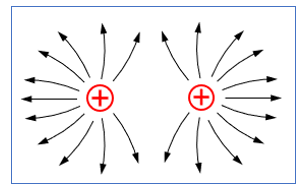

（１）同じ向きの電気力線は、次の図のように反発します。記述は正しい。

同様に「負電荷」同士でも同じ現象になります。

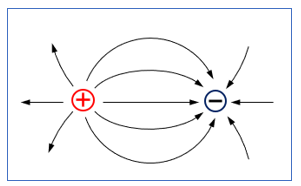

（２）電気力線は、次の図のように正の電荷から出て、負の電荷に入ります。

したがって、「負の電荷から出て、正の電荷に入る」の記述は誤りです。

（３）電気力線は途中で分岐したり、交差したりしない。記述は正しい。

（４）任意の点における電気力線の密度は、その点の電界の強さを表す。記述は正しい。

（５）任意の点における電界の向きは、電気力線の接線の向きと一致する。

図の　M　点において電気力線の接線を引くと、その向きは電界　\(E\)　の向きと一致します。
記述は正しい。

正解は（2）になります。
