問8
問 8

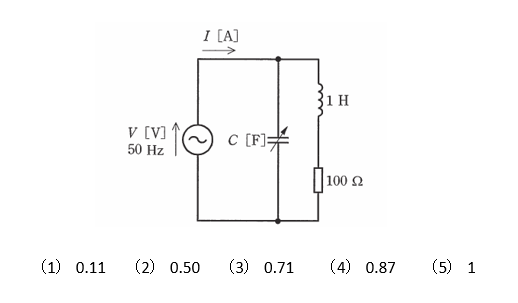

図の交流回路において、電源を流れる電流 \(I\) [A] の大きさが最小となるように静電容量 \(C\) [F] の値を調整した。
このときの回路の力率の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

<解答例>
この回路は \(L\) と \(C\) の並列接続ですから、共振状態になると回路の電流が最小になります。
並列回路のインピーダンスの計算は、アドミタンスを使うと簡単になる場合があります。
アドミタンスはインピーダンスの逆数で表されます。
アドミタンスを \(Y\)、インピーダンスを \(Z\) とすると
\(Y=\cfrac{1}{Z}=\cfrac{1}{\cfrac{1}{jωC}}+\cfrac{1}{R+jωL}=jωC+\cfrac{1}{R+jωL}\)
分母を有理化すると
\(Y=jωC+\cfrac{R-jωL}{(R+jωL)(R-jωL)}\)
\(=jωC+\cfrac{R-jωL}{R^2+(ωL)^2}\)
\(=\cfrac{R}{R^2+(ωL)^2}+jω\left\{C-\cfrac{L}{R^2+(ωL)^2}\right\}\)
回路に流れる電流は、次のように表されます。
\(\dot{I}=\dot{Y}×V\) [A]
このことから、電流が最小になるには、アドミタンス \(Y\) が最小になるときです。
アドミタンスの虚数部がゼロになると、実数部だけになるのでアドミタンスは最小になります。

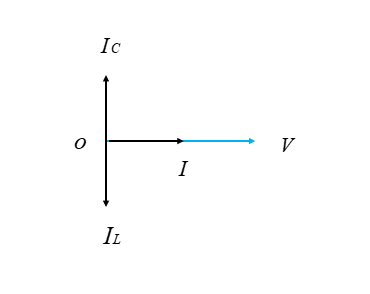

アドミタンスが実数部だけになると、図のように電圧と電流が同相になるので、力率は 1(100%)になります。

正解は(5)になります。
