電験三種 H24年 理論 問16 問題と解説

目次

問16

問 16

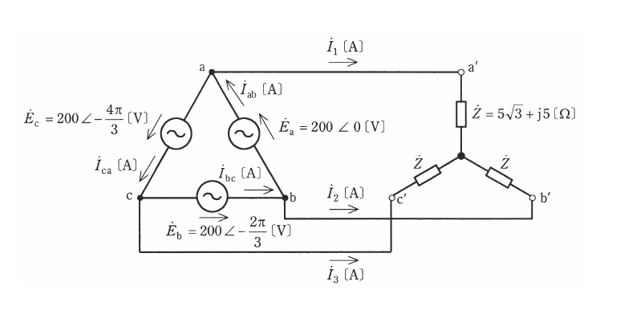

図のように、相電圧 200 [V] の対称三相交流電源に、複素インピーダンス \(\dot{Z}=5\sqrt{3}+j5\) [Ω] の負荷がY結線された平衡三相負荷を接続した回路がある。

次の(a)及び(b)の問に答えよ。

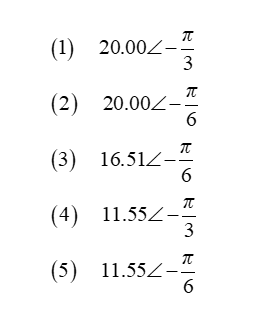

(a) 電流 \(\dot{I_1}\) [A] の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。


(b) 電流 \(\dot{I_{ab}}\) [A] の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。


<解答例>

問(a)
(a)の場合から考えてみると、電源側のΔ結線をY結線に変換します。

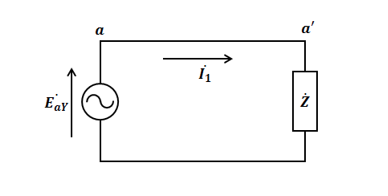

Y-Y結線にすると一相分の等価回路は次のようになります。


Δ結線をY結線に変換すると、

相電圧は線間電圧の \(\cfrac{1}{\sqrt{3}}\) になり、位相は \(\cfrac{π}{6}\) 遅れます。

したがって、相電圧 \(\dot{E_{aY}}\) は

\(\dot{E_{aY}}=\dot{E_a}×\left(\cfrac{1}{\sqrt{3}}∠-\cfrac{π}{6}\right)\)

\(=200∠0×\left(\cfrac{1}{\sqrt{3}}∠-\cfrac{π}{6}\right)\)

\(=\cfrac{200}{\sqrt{3}}∠-\cfrac{π}{6}\)

また、インピーダンスを複素表示から極座標表示にすると

\(\dot{Z}=a+jb→\dot{Z}\)\(=Z(cosθ+jsinθ)→\dot{Z}=Z∠θ\)

したがって、

\(\dot{Z}=5\sqrt{3}+j5\)

\(=10\left(\cfrac{\sqrt{3}}{2}+j\cfrac{1}{2}\right)=10∠\cfrac{π}{6}\)

以上のことから、電流 \(I_1\) は次のように計算することができます。

参考 (ベクトルの掛け算では、角度を求める場合足し算をします。ベクトルの割り算の時は、角度を求める場合引き算をします。)

\(\dot{I_1}=\cfrac{\dot{E_{aY}}}{\dot{Z}}\)

\(\dot{I_1}=\cfrac{\left(\cfrac{200}{\sqrt{3}}\right)}{10}\left(∠-\cfrac{π}{6}-∠\cfrac{π}{6}\right)\)

\(\dot{I_1}=\cfrac{20}{\sqrt{3}}∠-\cfrac{π}{3}\)

\(\dot{I_1}≒11.55∠-\cfrac{π}{3}\) になります。

(a)の答えは (4) になります。

問(b)
(b)の場合は、「三相交流のΔ-Δ結線」から、相電流は線電流の \(\cfrac{1}{\sqrt{3}}\) 倍で位相は \(\cfrac{π}{6}\) 進みます。

したがって、
\(\dot{I_{ab}}=\dot{I_1}×\cfrac{1}{\sqrt{3}}∠\cfrac{π}{6}\)

\(\dot{I_{ab}}=\cfrac{20}{\sqrt{3}}∠-\cfrac{π}{3}×\cfrac{1}{\sqrt{3}}∠\cfrac{π}{6}\)

\(\dot{I_{ab}}=\cfrac{20}{\sqrt{3}}×\cfrac{1}{\sqrt{3}}∠\left(-\cfrac{π}{3}+\cfrac{π}{6} \right)\)

\(\dot{I_{ab}}≒6.67∠-\cfrac{π}{6}\)
になります。

(b)の答えは(5)になります。

正解は(a)-(4)、(b)-(5)になります。
