問1
問 1
電極板面積と電極板間隔が共に \(S\) [m2] と \(d\) [m] で、一方は比誘電率が \(ε_{r1}\) の誘電体からなる平行平板コンデンサ \(C_1\) と、他方は比誘電率が \(ε_{r2}\) の誘電体からなる平行平板コンデンサ \(C_2\) がある。

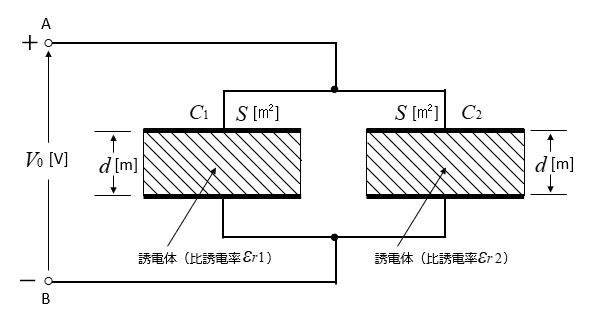

いま、これらを図のように並列に接続し、端子A、B間に直流電圧 \(V_0\) [V] を加えた。
この時、コンデンサ \(C_1\) の電極板間の電界の強さを \(E_1\) [V/m]、電束密度を \(D_1\) [C/m2]、また、 コンデンサ \(C_2\) の電極板間の電界の強さを \(E_2\) [V/m]、電束密度を \(D_2\) [C/m2] とする。
両コンデンサの電界の強さ \(E_1\) [V/m] と \(E_2\) [V/m] はそれぞれ(ア)であり、電束密度 \(D_1 \) [C/m2] と \(D_2\) [C/m2] はそれぞれ(イ)である。
したがって、コンデンサ \(C_1\) に蓄えられる電荷を \(Q_1\) [C]、コンデンサ \(C_2\) に蓄えられる電荷を \(Q_2\) [C] とすると、それらはそれぞれ(ウ)となる。
ただし、電極板の厚さ及びコンデンサの端効果は、無視できるものとする。
また、真空の誘電率を \(ε_0\) [F/m] とする。

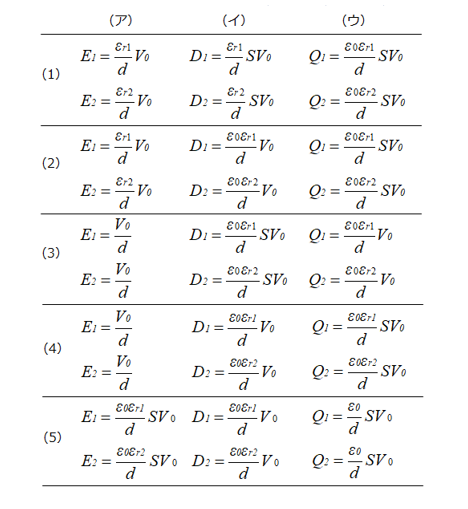

上記の記述中の空白箇所 (ア)、(イ)、(ウ)に当てはまる式として、正しいものを組み合わせたのは次のうちどれか。


<解答例>
(ア)
• 電界の強さを求める
電界の強さは電界の公式から
\(E=\cfrac{V}{d}\) [V/m] なので、電界の強さ \(E_1\) と \(E_2\) は次のようになります。
\(E_1=\cfrac{V_0}{d}\)
\(E_2=\cfrac{V_0}{d}\)
(イ)
• 電束密度を求める
電束密度の公式は
\(D=εE [C/m^2]\) で表されるので、電束密度 \(D_1\) と \(D_2\) は次のように求められます。
\(D_1=ε_0ε_{r1}E_1=\cfrac{ε_0ε_{r1}}{d}V_0\)
\(D_2=ε_0ε_{r2}E_2=\cfrac{ε_0ε_{r2}}{d}V_0\)
(ウ)
• 電荷を求める
電束密度から電荷を求めることができます。
\(Q\) [C] の電荷からは \(Q\) 本の電束が出ています。
電束密度は面積を \(S\) [m2] とすると、\(D=\cfrac{Q}{S}\) で表すことができます。
この式を変形すると \(Q=SD\) となります。
したがって、コンデンサ \(C_1\) と \(C_2\) に蓄えられる電荷 \(Q_1\) と \(Q_2\) は次のようになります。
\(Q_1=SD_1=\cfrac{ε_0ε_{r1}}{d}SV_0\)
\(Q_2=SD_2=\cfrac{ε_0ε_{r2}}{d}SV_0\)
正解は(4)になります。
